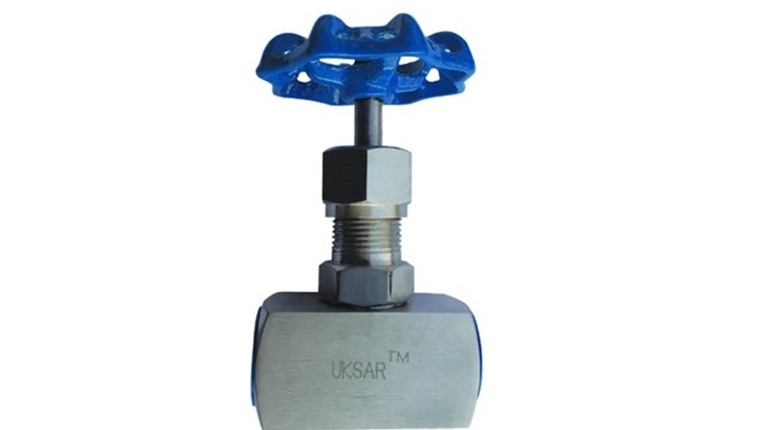

Игольчатые клапаны, или игольчатые вентили, являются прецизионной промышленной арматурой. Корпус клапана обычно производится из латуни или нержавеющей стали, где регулирующим элементом является игла, которая увеличивает или уменьшает поток путем многократного поворота ручки на клапане. Такой способ регулировки открытия клапанов обеспечивает точную регулировку потока и повышает безопасность эксплуатации при высоких давлениях. Даже при высоком рабочем давлении игольчатый кран имеет низкий крутящий момент, а его ручка двигается плавно, что означает возможность плавной регулировки потока среды.
Игольчатые клапаны не подходят для перекрытия потока среды из-за возможности повреждения иглы при перекрытии потока. В применениях, требующих регулировки и перекрытия потока, игольчатые клапаны используются вместе с шаровыми кранами.
Строение игольчатого клапана
Игольчатые клапаны из латуни обычно могут работать под давлением до 16 бар, а их ручки изготовлены из пластика. Они могут иметь как внутреннюю, так и наружную резьбу, в прямом или угловом исполнении. Для высоких давлений, порядка 400 бар, используются клапаны из нержавеющей стали. Их конструкция устойчива к давлению разрыва и разрыву штока. Все детали клапана изготовлены с высокой точностью для обеспечения герметичности и длительного срока службы.
Как подобрать игольчатый кран
- Низкотемпературный игольчатый клапан с крышкой следует выбирать для трубопроводов и устройств с низкотемпературной средой.
- В трубопроводной системе установки каталитического крекинга нефтеперерабатывающей установки можно выбрать игольчатый клапан с подъемным штоком.
- В оборудовании и системе трубопроводов коррозионных сред, таких как кислота и щелочь в химической системе, рекомендуется выбирать все игольчатые клапаны из нержавеющей стали, изготовленные из нержавеющей аустенитной стали и ПТФЭ как уплотнительное кольцо седла клапана.
- Игольчатый кран с уплотнением "металл по металлу" может использоваться в трубопроводе или оборудовании с высокотемпературными средами в металлургической, электроэнергетической, нефтехимической промышленности и системах централизованного теплоснабжения.
- Если требуется контроль потока, можно выбрать игольчатый кран с червячным приводом, пневматический или электрический V-образный игольчатый клапан.
- Для магистральных нефте- и газопроводов, подлежащих очистке и закапыванию в землю, выбирайте игольчатый кран с полнопроходным и цельносварным исполнением; Для закапывающихся в землю выбирайте полнопроходный кран со сварным соединением или шаровой кран с фланцевым соединением.
- Для трубопроводов и хранилищ нефтепродуктов используйте игольчатые краны с фланцевым соединением.
- Для городских газопроводов и газопроводов природного газа используйте игольчатый кран с фланцевым соединением и внутренней резьбой.
- Для трубопроводов кислорода в металлургической системе выбирайте игольчатый кран, который прошел строгую процедуру обезжиривания и имеет фланцевое соединение.
